Пошаговая инструкция для самостоятельной установки цифровой эмблемы CIRQ на крышку багажника BMW. Время работы: 30–50 минут.
Эмблема CIRQ
Блок управления (RPi)
Кабель HDMI
Кабель питания DC‑DC
Кабель питания дисплея
Кабель зажигания IGN
Фьюз‑тап переходники (8 шт)
microSD карта
0
Что понадобится
Дрель + ступенчатое сверло
Мультиметр (режим DCV)
Малярный скотч
Обезжириватель (изопропанол)
Строительный фен
Пластиковая лопатка / леска
Кабельные стяжки
Грунт или краска в баллоне
Съёмник обшивки (клипсы)
Маркер или карандаш

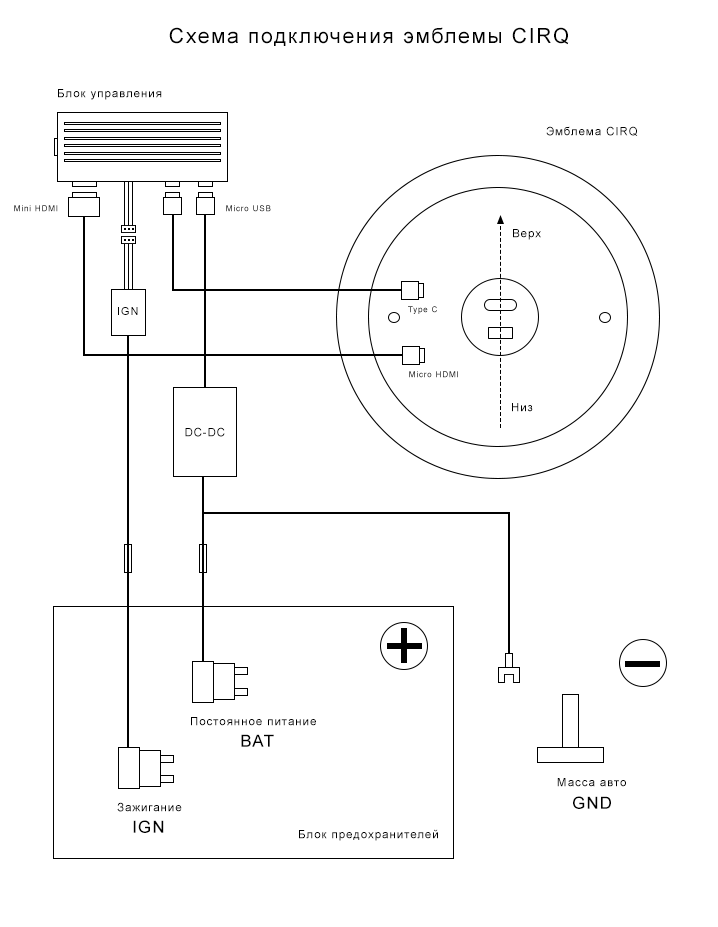

Схема подключения
Держите эту схему под рукой на протяжении всей установки — на неё есть ссылки в разделах 1 и 2
1
Установка эмблемы
1
Снятие старой эмблемы
Прогрейте старую эмблему строительным феном 30–60 секунд — клей размягчится. Поддените пластиковой лопаткой или леской по периметру и аккуратно снимите. Не торопитесь, чтобы не повредить лакокрасочное покрытие.
⚠ Не используйте металлические инструменты — царапины на лаке не исправить без перекраски
2
Очистка и обезжиривание
Удалите остатки клея изопропанолом или специальным очистителем. Обезжирьте поверхность и дайте высохнуть минимум 5 минут. Снимите пластиковые уплотнители со штатных отверстий в крышке багажника.
3
Разметка под отверстие

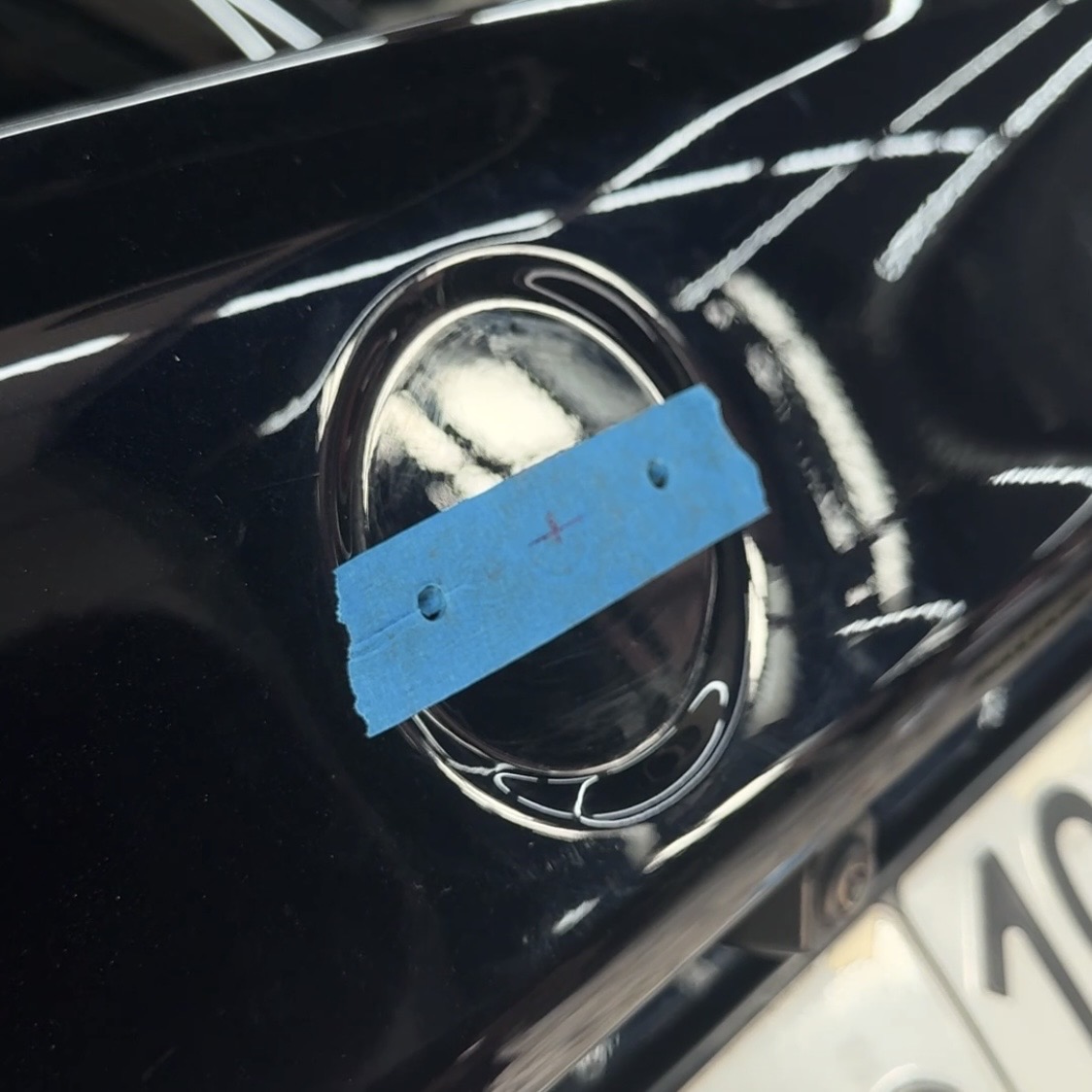

Наклейте малярный скотч на крышку багажника — он защитит лак и поможет точно разметить. Между двумя штатными отверстиями найдите центральную точку и отметьте маркером.
ℹ Малярный скотч также предотвращает скол лака при сверлении
4

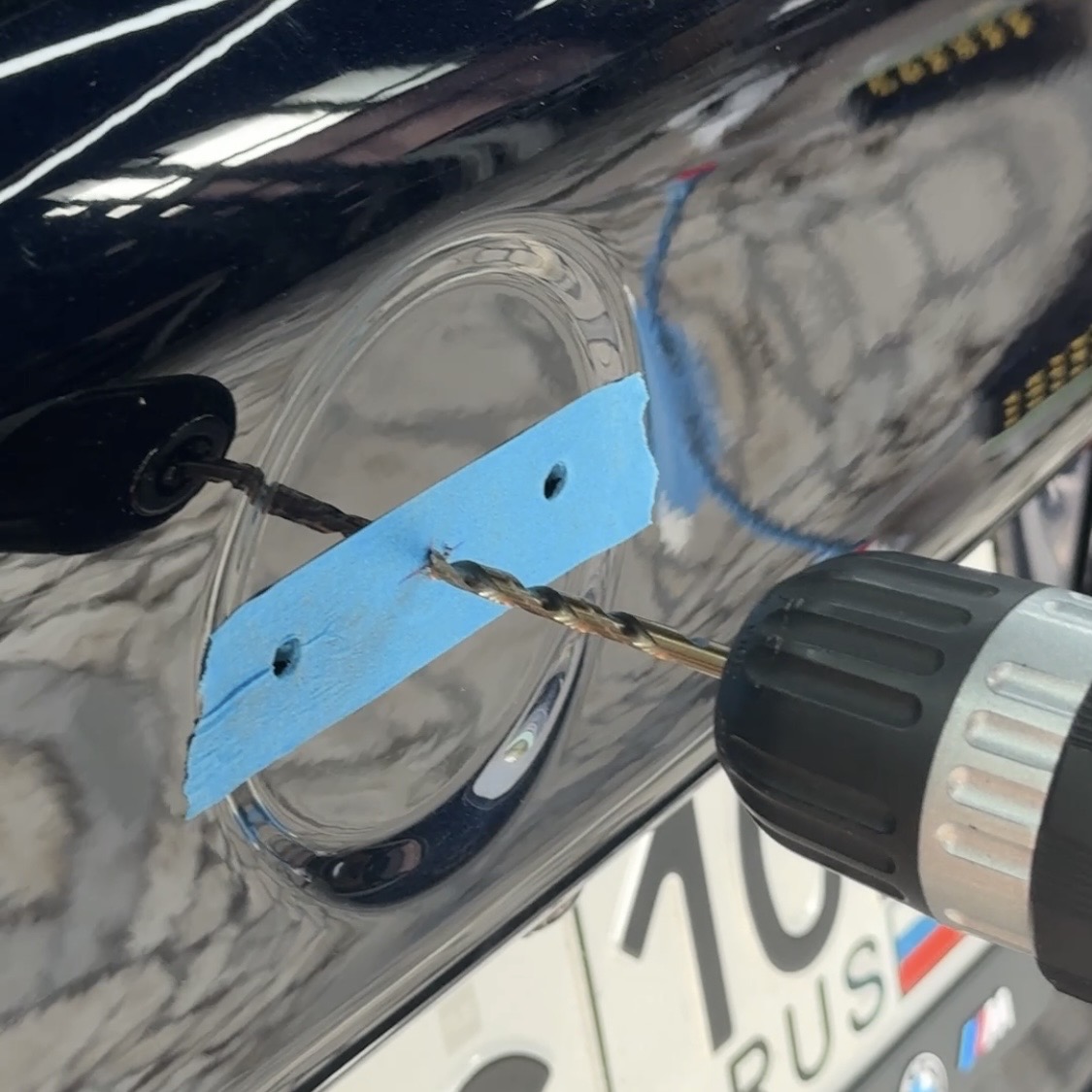

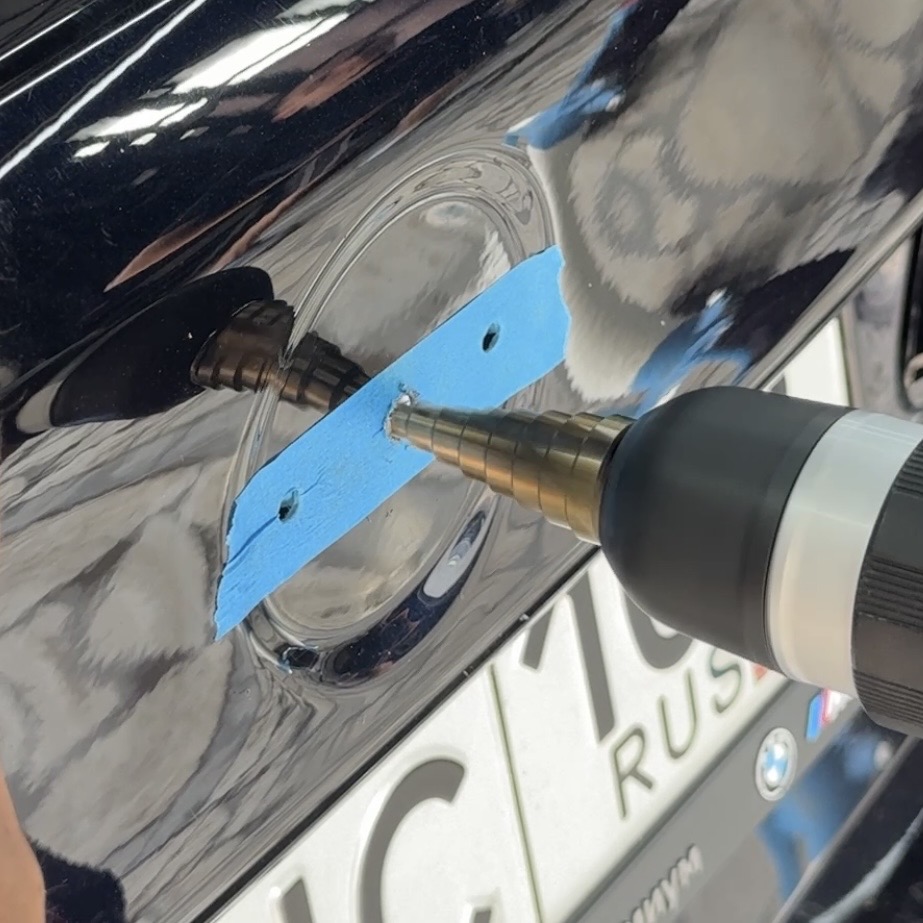

Сверление отверстия ⌀17–18 мм
Ступенчатым сверлом сделайте отверстие диаметром 17–18 мм строго по центральной метке. Начинайте с малого диаметра и постепенно расширяйте. Через это отверстие будут проходить кабели эмблемы внутрь багажника.
⚠ Не спешите — сверлите на малых оборотах, держите дрель строго перпендикулярно поверхности

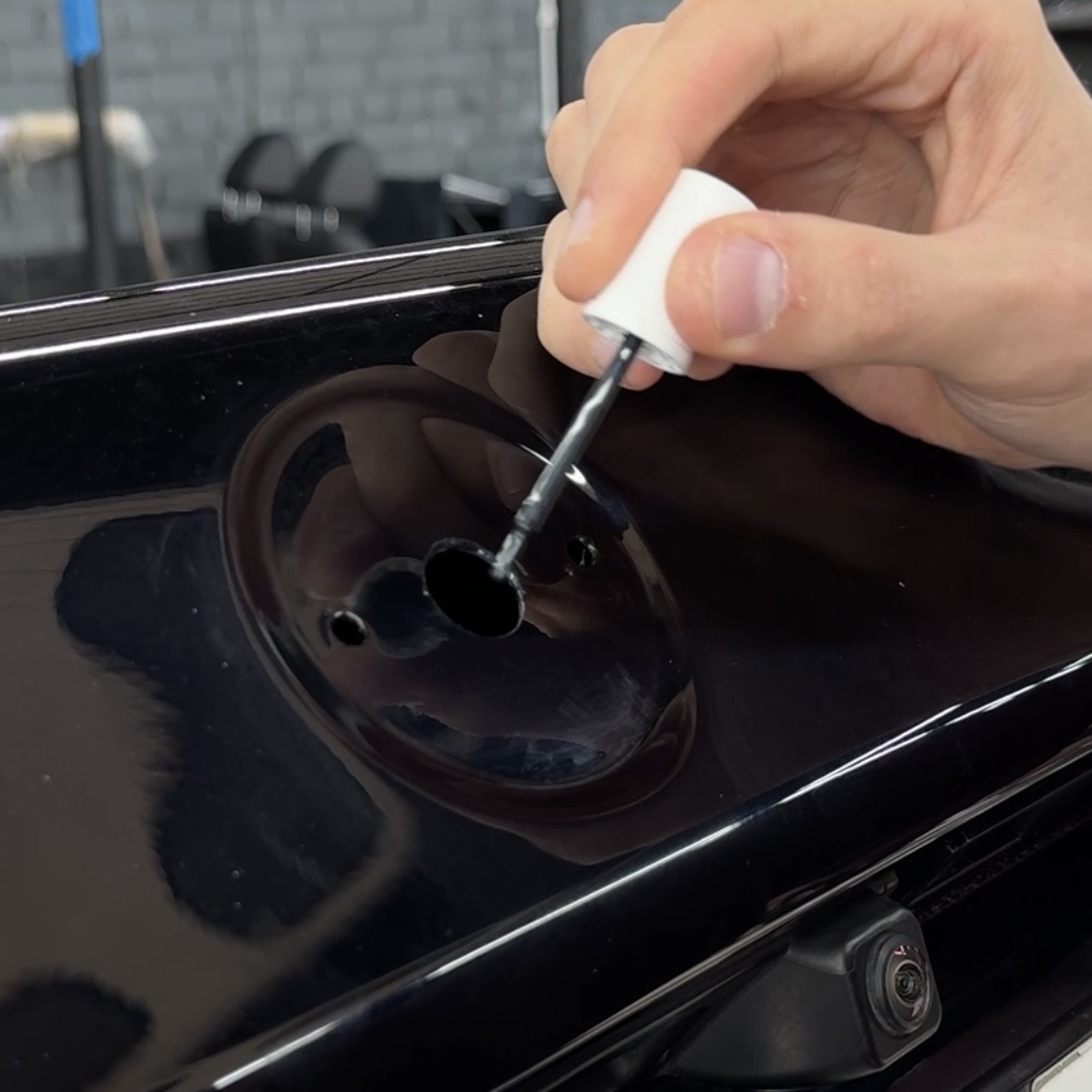

✓ После сверления обработайте край отверстия грунтом или краской из баллона — защита от коррозии
5
Ориентация и приклеивание эмблемы
Перед наклейкой определите ориентацию: низ эмблемы — это сторона с разъёмом micro HDMI (см. схему выше). Разъём должен смотреть вниз. Просуньте кабели через отверстие 17–18 мм внутрь багажника, затем снимите малярный скотч — свою роль в разметке он уже сыграл.
ℹ Micro HDMI внизу — это важно для правильного отображения картинки и защиты разъёма от влаги
Двусторонний скотч уже нанесён на эмблему, но перед тем как прижать её окончательно, эмблему нужно точно отцентровать по окружности отверстия.

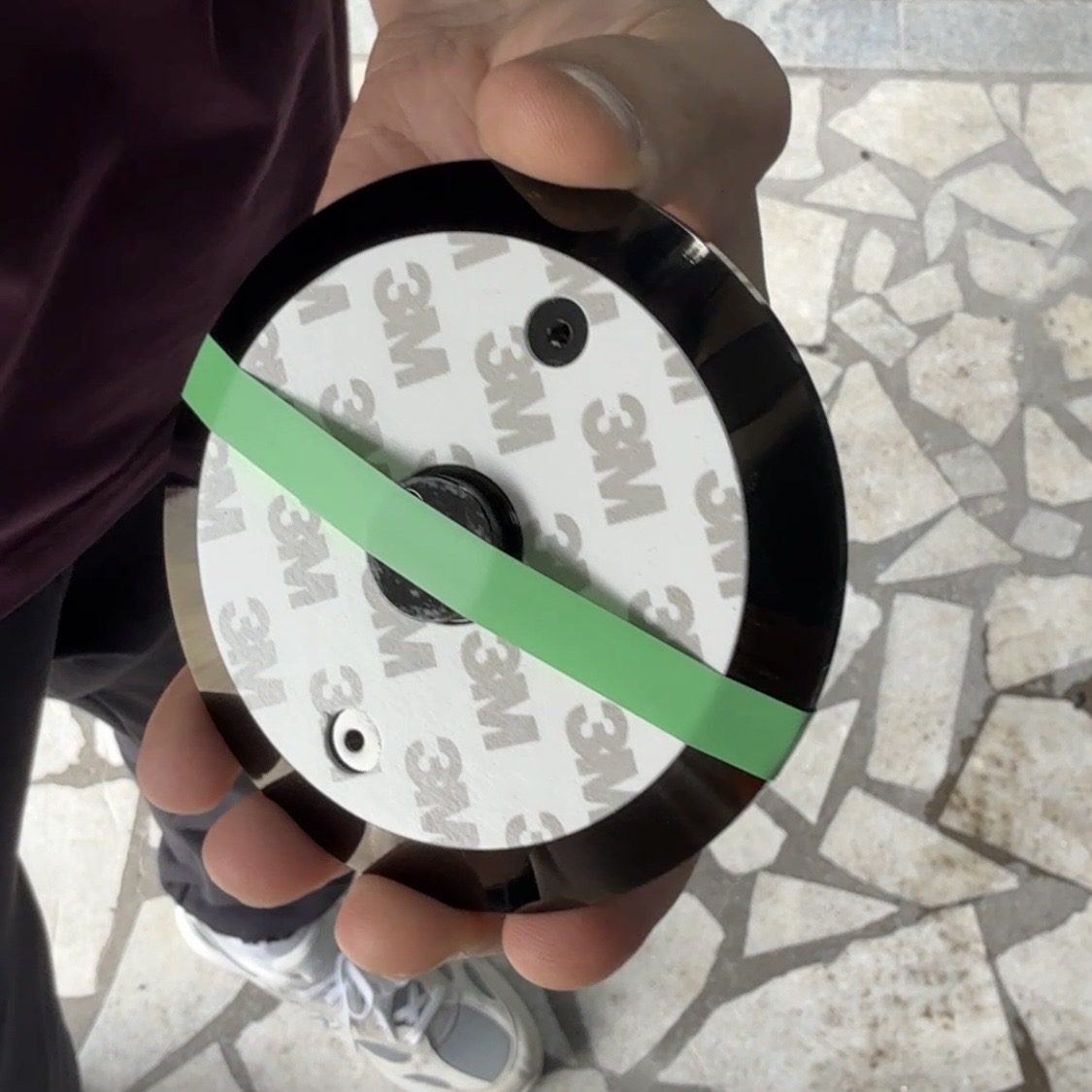

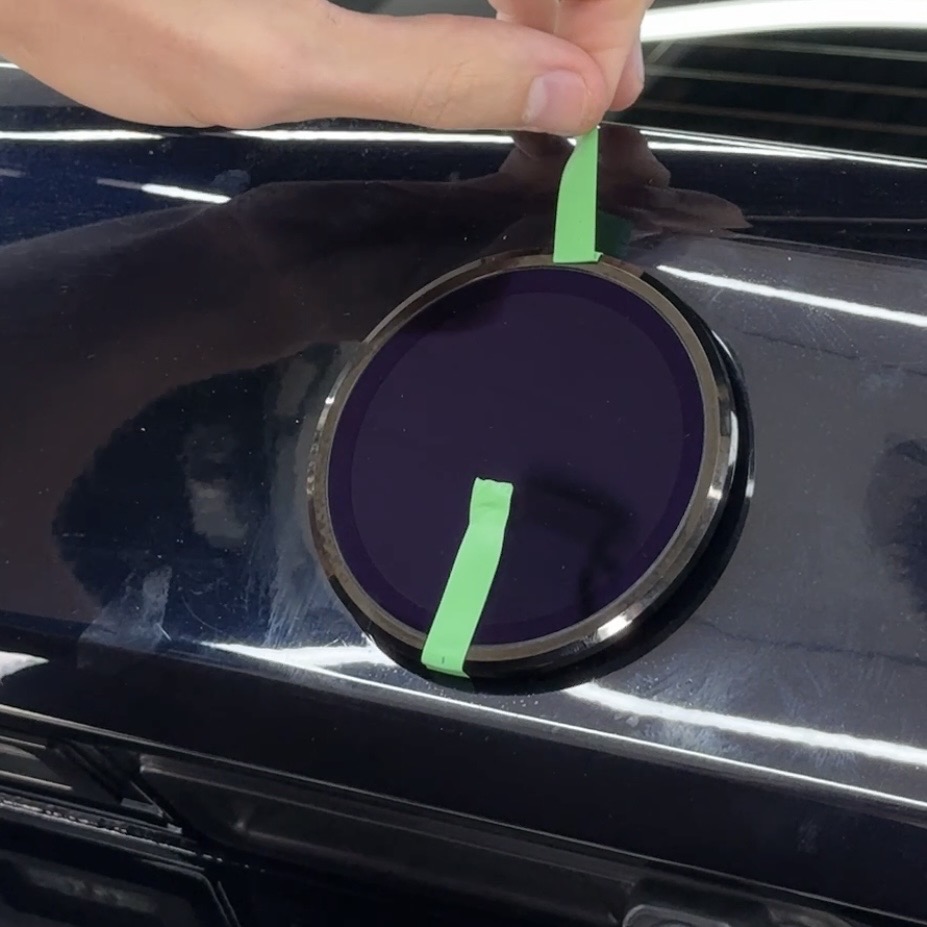

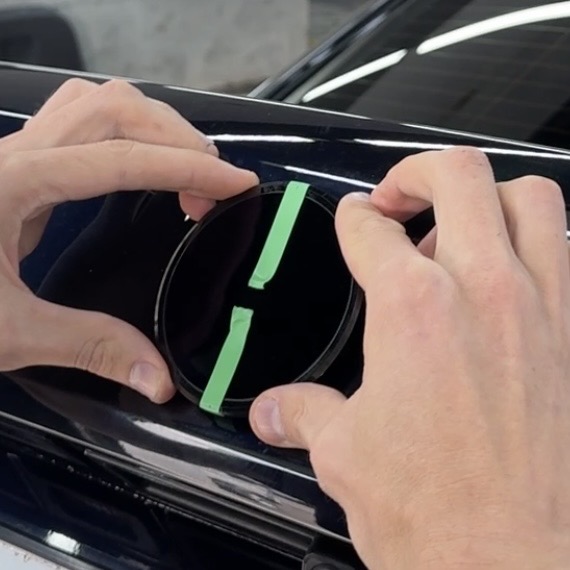

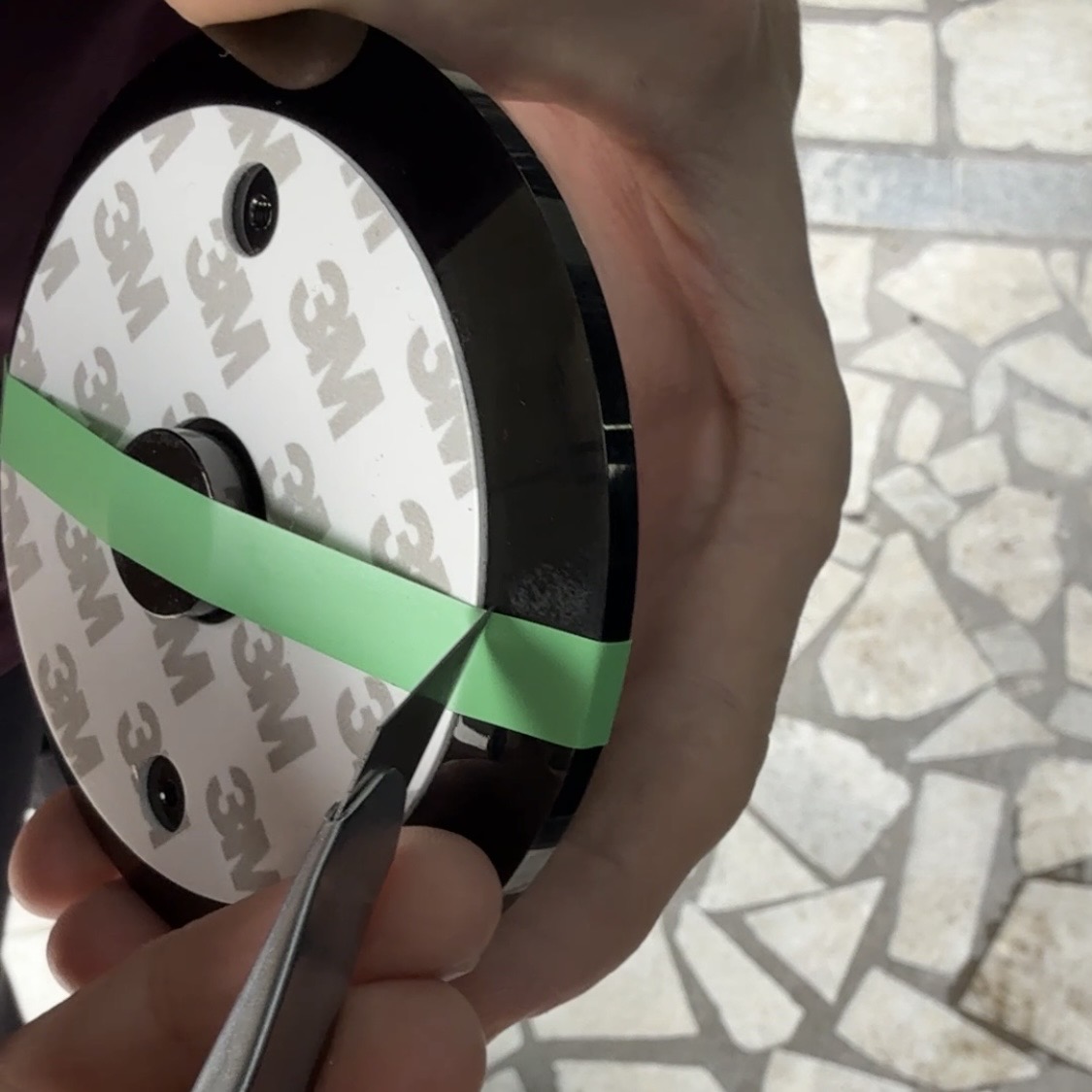

ℹ Как позиционировать: наклейте тонкую полоску скотча на заднюю сторону эмблемы (там однозначно видно, где верх и низ), так, чтобы она заходила через край и на переднюю сторону. Прокручивая эмблему в отверстии и ориентируясь по этой полоске, найдите положение, при котором она стоит ровно по всей окружности. Затем отклейте скотч с задней стороны, чтобы он не мешал приклейке, — на передней стороне он останется и зафиксирует найденное положение.
ℹ Ещё один ориентир: отверстия на задней стороне эмблемы совпадают со штатными отверстиями в крышке багажника. Можно вставить в них, например, спички — они попадут в штатные отверстия и удержат эмблему точно на месте, пока вы её прижимаете. После приклейки спички вытащите.
Когда положение найдено — снимите защитную плёнку со скотча и прижмите эмблему с усилием по всему периметру, удерживайте 60 секунд.
2
Подготовка блока управления
1
Установка microSD карты
Вставьте microSD карту из комплекта в слот на правом торце блока управления (Raspberry Pi). Карта вставляется контактами вниз до лёгкого щелчка. На карте уже записана операционная система — ничего дополнительно устанавливать не нужно.
⚠ Не переворачивайте сторону — карта вставляется только в одном положении, не применяйте силу
2
Подключение кабеля HDMI
Разъём mini HDMI вставьте в крайний левый порт блока управления, разъём micro HDMI — в нижний разъём эмблемы (тот, что смотрит вниз).
3
Подключение питания дисплея
Кабель питания дисплея подключите левым micro USB в блок управления, другой конец Type‑C — в верхний разъём эмблемы (расположен над разъёмом micro HDMI, см. схему).
3
Прокладка и крепление проводов
1
Снятие обшивки крышки багажника
Пластиковым съёмником аккуратно отстегните клипсы крепления обшивки по периметру, двигаясь от одной к другой — не дёргайте резко. Отложите обшивку, не натягивая провода штатных фонарей.
2
Размещение блока управления
Разместите блок управления в нише багажника — за боковой обшивкой или в кармане. Плата не должна быть зажата при закрытии крышки. Зафиксируйте на двусторонний скотч или стяжки.
ℹ Хорошее место — рядом со жгутом штатной проводки вдоль края багажника
3
Укладка и крепление кабелей
Проложите все кабели вдоль штатного жгута проводки, закрепите кабельными стяжками с шагом 15–20 см. Важно: кабели не должны быть натянуты — оставляйте небольшой запас у каждого разъёма, они не должны болтаться, тереться о металл или попадать в петли дверных механизмов.
4
Подключение к блоку предохранителей
Нужно найти два предохранителя в блоке: один с постоянным питанием (BAT), один с питанием только при зажигании (IGN). В комплекте два набора фьюз‑тап переходников по 4 вида — для каждого из кабелей. На блоке управления кабель постоянного питания подключается в правый micro USB, а кабель зажигания — в отдельный JST‑разъём.
1
Настройка мультиметра
Установите мультиметр в режим DCV, позиция 20 (постоянный ток до 20 В). Чёрный щуп — в гнездо COM, красный — в гнездо VΩmA. Чёрный щуп прижмите к металлу кузова (масса), красным щупом касайтесь контактов предохранителей сверху — сами предохранители вытаскивать не нужно.
ℹ У каждого предохранителя-лезвия сверху есть два маленьких металлических контакта — щуп прикладывается прямо к ним
2
Поиск предохранителя BAT — постоянное питание
Выключите зажигание и уберите ключ. Проверьте предохранители мультиметром — ищите тот, на котором есть ~12 В. Найдя его, подождите 20 минут (машина «заснёт») и проверьте снова: если 12 В держится — это настоящий BAT.
⚠ Некоторые предохранители держат питание 5–15 минут после глушения, а потом отключаются — это не BAT, не подходит
3
Поиск предохранителя IGN — зажигание
Включите зажигание (2‑я позиция ключа, без запуска двигателя). Найдите предохранитель с ~12 В. Затем заглушите мотор — ток должен пропасть мгновенно. Если так — это IGN.
⚠ Если напряжение держится ещё несколько минут после глушения — это ACC (аксессуары), для IGN не подходит
4
Выбор фьюз‑тап переходников

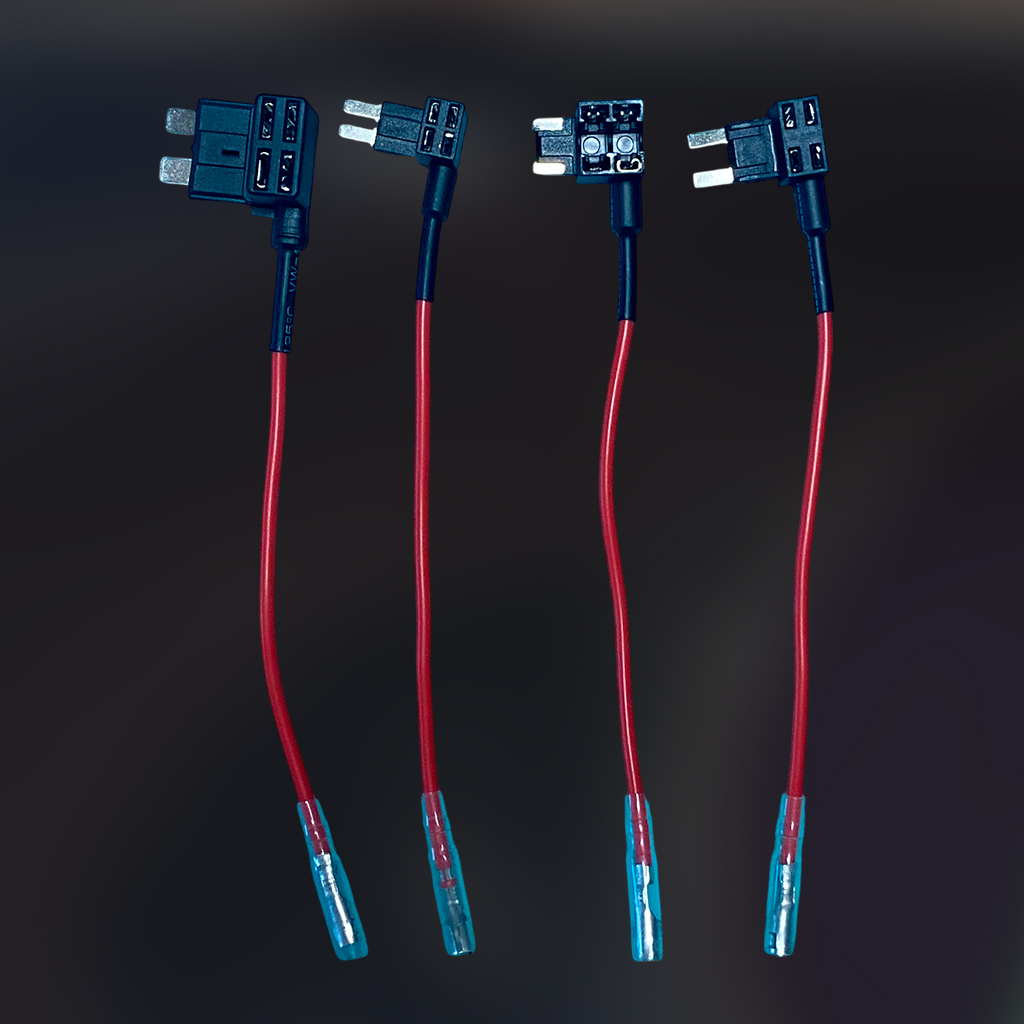

В комплекте два набора переходников (для BAT и для IGN), в каждом 4 вида под разные форматы предохранителей: Mini, ATO, Micro2, Maxi. Сравните форму вашего предохранителя с переходниками и выберите подходящий.
| Тип | Размер | Где встречается |
|---|---|---|
| Mini | Узкое лезвие | BMW E/F серия, задние блоки |
| ATO | Стандартное лезвие | Универсальный, большинство авто |
| Micro2 | Маленький корпус | BMW G серия (2018+) |
| Maxi | Крупный корпус | Силовые цепи под капотом |
5
Установка фьюз‑тапа

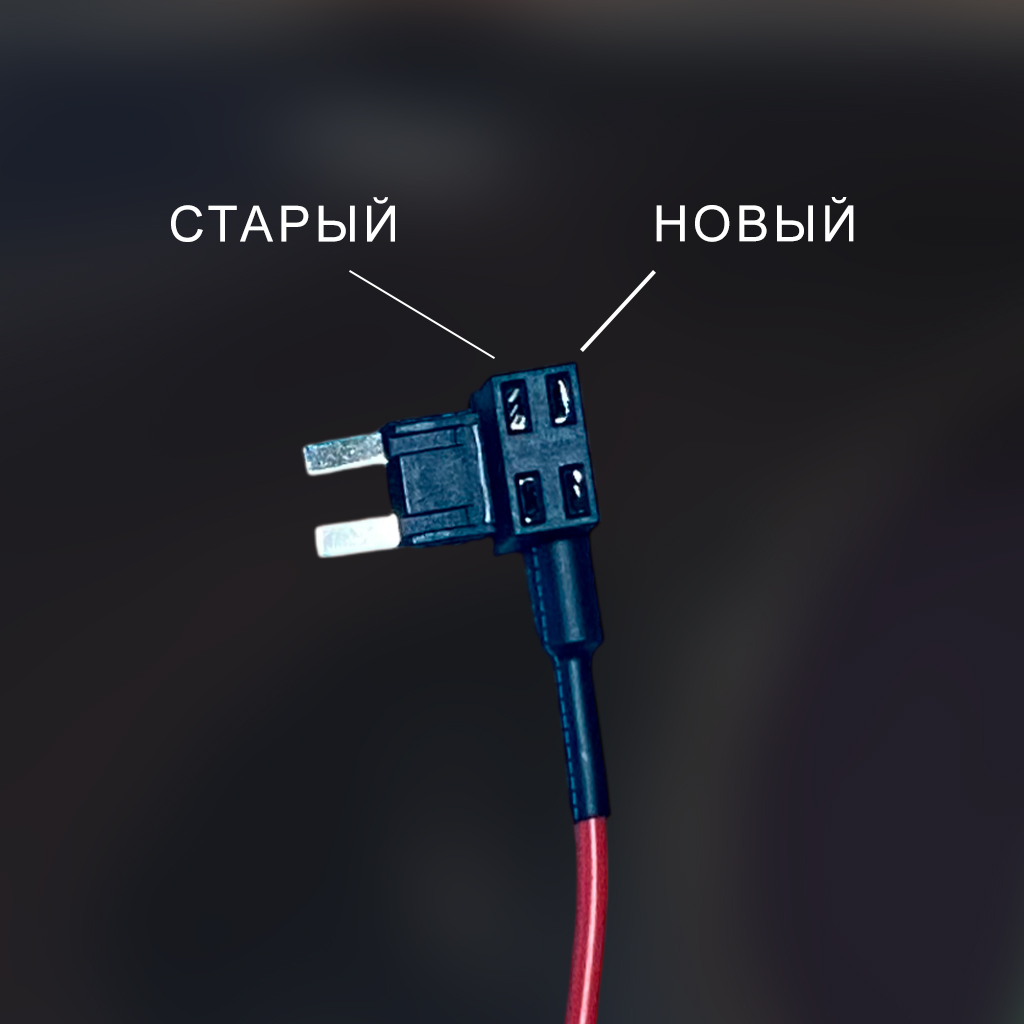

Вытащите оригинальный предохранитель из блока и вставьте на его место фьюз‑тап. В верхний слой фьюз‑тапа устанавливается новый предохранитель 5 А (из комплекта, для вашего кабеля), в нижний слой — тот оригинальный предохранитель, что вы вытащили. Ножками фьюз‑тап вставляется в блок на место оригинала.
ℹ Повторите то же самое для второго кабеля — BAT и IGN подключаются через отдельные фьюз‑тапы к разным предохранителям
6
Подключение массы (GND)
Чёрный провод кабеля питания (DC‑DC) подключите к металлу кузова — болт крепления обшивки, анкерный болт или любая другая точка заземления рядом с блоком предохранителей. Контакт должен быть с голым металлом, не с крашеной поверхностью.
⚠ Плохой контакт массы — самая частая причина проблем с электрикой. Зачистите поверхность до металла
5
Проверка и финальная сборка
1
Первый запуск
Включите зажигание. Блок управления начнёт загружаться (мигает светодиод на плате). Первый запуск после установки самый долгий — около 20 секунд, дождитесь изображения на эмблеме и не собирайте обшивку до успешного запуска.
✓ Если изображение появилось — система работает
2
Тест зажигания
Заглушите двигатель — эмблема должна погаснуть почти сразу, за 2–3 секунды. Заведите снова — все последующие запуски намного быстрее первого, изображение появится уже за 3–4 секунды.
✓ Гаснет за 2–3 секунды и включается за 3–4 — оба провода, BAT и IGN, подключены правильно
3
Проверка кабелей
Откройте и закройте крышку багажника несколько раз — впервые с начала установки. Убедитесь, что кабели не натянуты, не мешают закрытию, не зажимаются. Проверьте каждый разъём — он должен сидеть плотно.
4
Сборка обшивки
Установите обшивку крышки багажника обратно. Защёлкивайте клипсы от центра к краям, нажимая до щелчка. Убедитесь, что обшивка сидит ровно, без щелей и скрипов.
✓ Установка завершена. Цифровая эмблема CIRQ готова к работе
✓
Чек-лист перед сдачей
- Эмблема приклеена ровно, малярный скотч снят
- Отверстие обработано грунтом или краской
- microSD карта вставлена в блок управления
- Все разъёмы подключены и сидят плотно
- Кабели закреплены стяжками, не натянуты
- Оба фьюз‑тапа установлены (BAT и IGN)
- Масса подключена к чистому металлу кузова
- Эмблема светится при включении зажигания
- Эмблема гаснет после выключения зажигания
- Крышка багажника закрывается без помех
- Обшивка установлена, все клипсы защёлкнуты
Что-то не получается? Напишите на cirqstudios@gmail.com — поможем разобраться.
